金勝

製造方法: CNC/EDM
材料: PP+20%GF
プロジェクト期間：2022年8月～2022年11月
プロジェクトマネージャー：Cindy Zeng

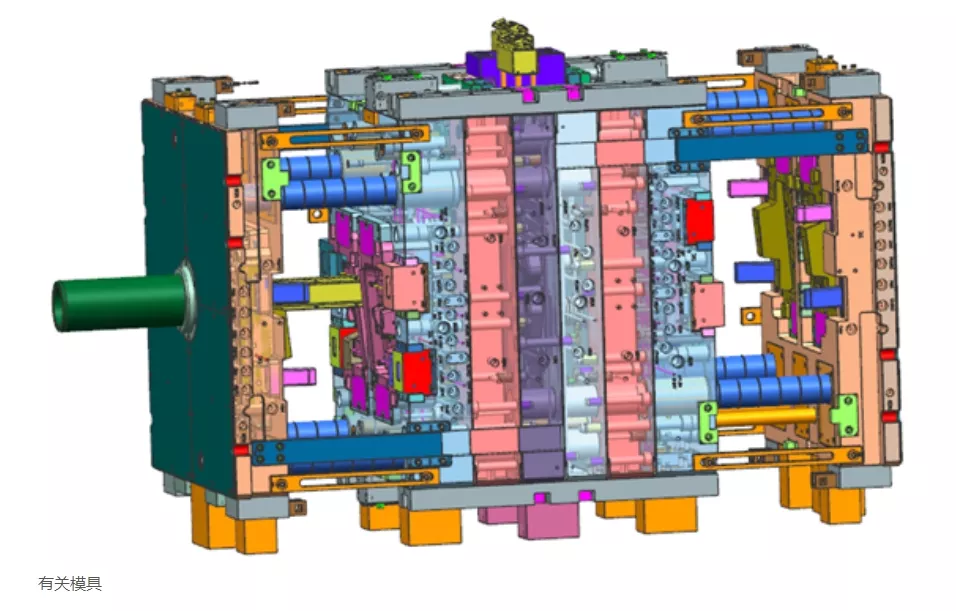

本ケースはT型と気体補助を結合した金型である。積層金型（T−Mold）は主に金型射出成形における冷却時間を利用して金型の生産能力を増加させる。T-Mold類似の積層型は二重型二重型の型締面の設計を採用し、生産過程で二層の型締面が交互に開き、一層の型締面は冷却時に、他の層は同時に型開、押出、型締、射出、保圧動作を完成し、ドイツ特許技術と結合し、型の一開閉は特許Tロックによって制御される。

本ケースはT型と気体補助を結合した金型である。積層金型（T−Mold）は主に金型射出成形における冷却時間を利用して金型の生産能力を増加させる。T-Mold類似の積層型は二重型二重型の型締面の設計を採用し、生産過程で二層の型締面が交互に開き、一層の型締面は冷却時に、他の層は同時に型開、押出、型締、射出、保圧動作を完成し、ドイツ特許技術と結合し、型の一開閉は特許Tロックによって制御される。

1.経済効果が大きい：スタック式熱流路金型に必要な型締力は5%〜15%増加するだけで、キャビティ数は倍増加でき、生産量は90%〜95%向上できる。T-Moldは冷却時間が生産サイクル時間の40%以上を占める大量の製品に対して極めて大きな優位性があり、例えば我が社が作ったBoxstep。冷却時間が長く、全周期が相対的に長く、Tモードを適用すると生産力が倍増する。
2.施工が容易：スタック式熱流路射出成形は通常の射出成形機上で効果的に製品を生産でき、設備投資コストを大量に増加する必要はない。T Mouldは通常の射出成形機の動作フローを適度に修正するだけで、専用の射出成形設備は必要ありません。

Boxstep金型はガス補助設備にも応用され、プラスチックがキャビティに充填される適切な時（75%~ 99.9%）に不活性高圧窒素ガスを注入し、ガスが溶融プラスチックを押してキャビティを充填し続け、プラスチックの保圧過程の代わりにガス保圧を用いた。製品の残留応力を低下させ、製品を変形させず、製品表面の縮み問題を解決し、製品の生産成形サイクル時間を短縮し、生産効率を高めてプラスチック原材料を節約し、最高節約率は30%に達することができる。
弊社は窒素製造設備を持っており、同時に4台の射出成形機を接続して正常に動作することができる。
